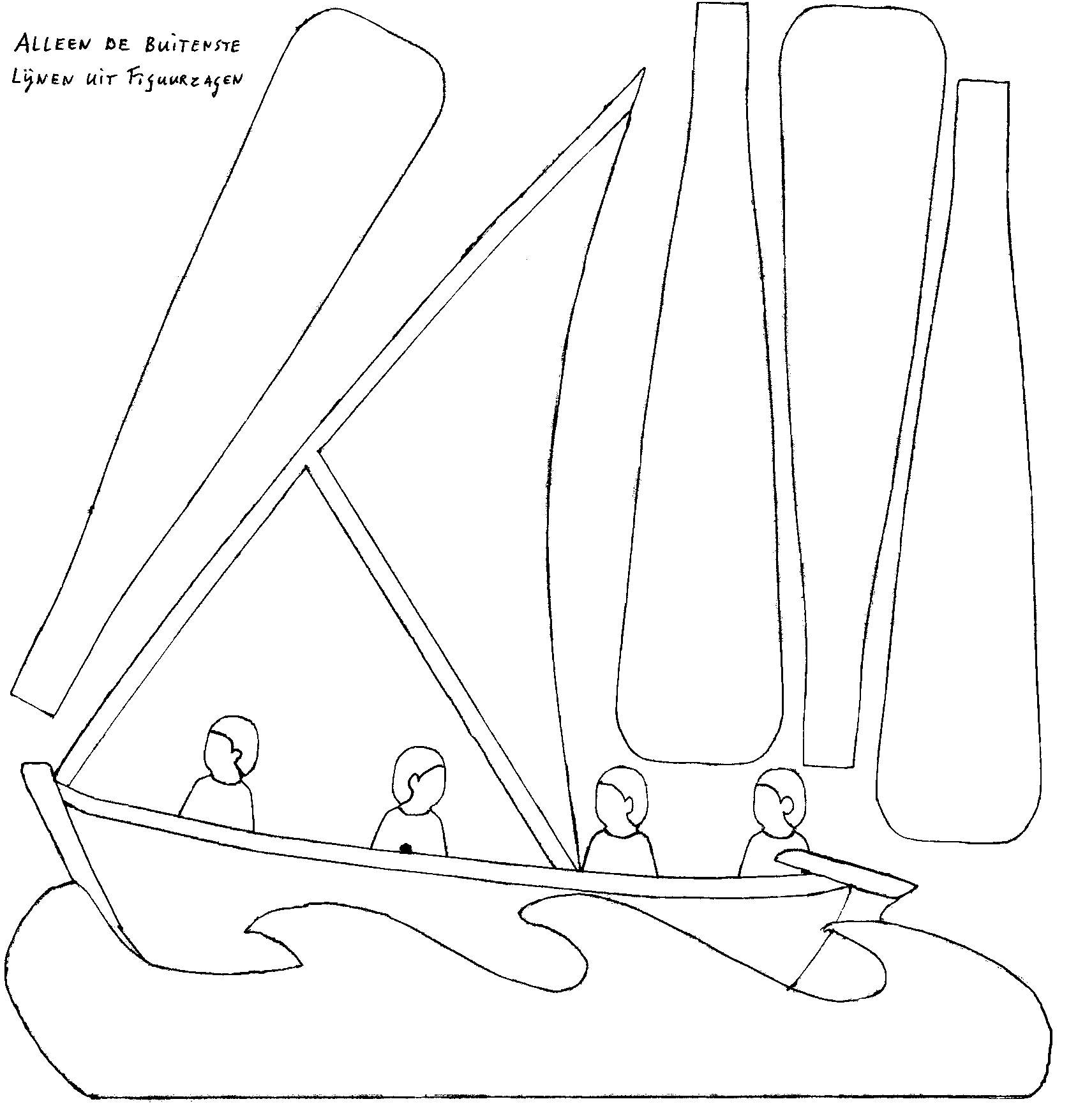

Print het volgende A3 bestand uit op 300 ppi: vkbcboot1.JPG
Dit is het zaagpatroon en past niet op een A4 maar moet op een A3 worden uitgeprint.
De peddels zijn de wieken van de molen.
De stip in de roeier die achteruit kijkt is de plek waar de as moet
komen.

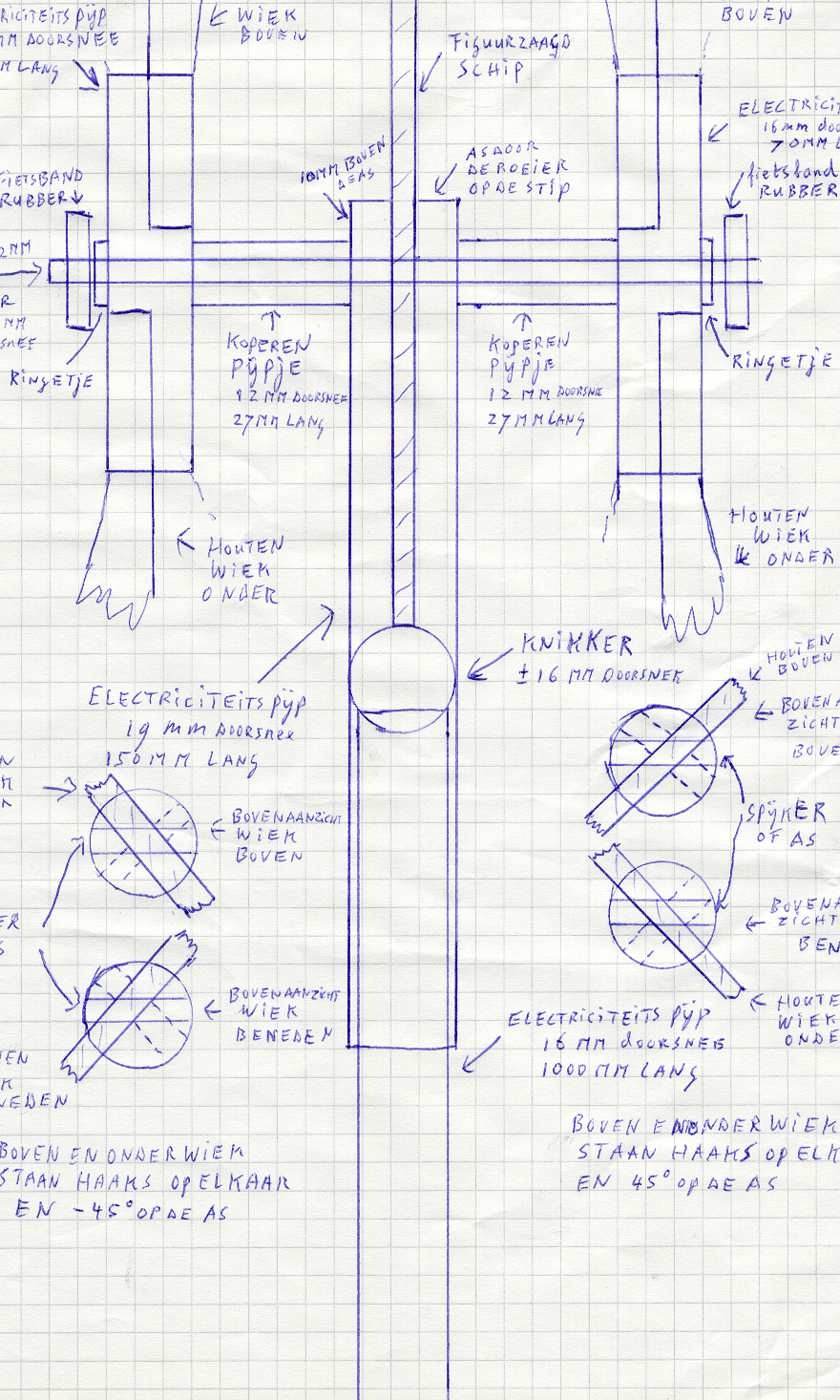

Print ook de werktekening uit: bootmolenkvbc.jpg
Benodigdheden:
2 koperen stukjes pijp doorsnede 12 mm en 27 mm lang (Kan met een pijpensnijder van een stuk koperen pijp worden afgesneden.
2 stukjes elektriciteitspijp 16 mm doorsnee en 70 mm lang
1 lang stuk elektriciteitspijp 16 mm doorsnee en b.v. 1000 mm lang
1 stuk elektriciteitspijp 19 mm doorsnee en 150 mm lang
1 knikker van 16 mm doorsnee
Stukje rubber van de buitenband van een fiets 2 a 3 cm doorsnee
2 ringetjes, die op de as kunnen worden geschoven.
Lange dunne spijker, die als as kan fungeren
Figuurzaaghout van 4 mm, groot genoog om alle onderdelen uit te zagen.
Boor 1 cm van een uiteinde van de dikke electriciteitspijp een gat en in het mideen van de twee korte dunne stukjes electriciteitpijp.
Zaag b.v. met behulp van een slijpschijf een geuf van 4 mm dik en 75 mm lang in de dikke pijp aan de kant waar het gat voor de as is geboord haaks op dit gat.

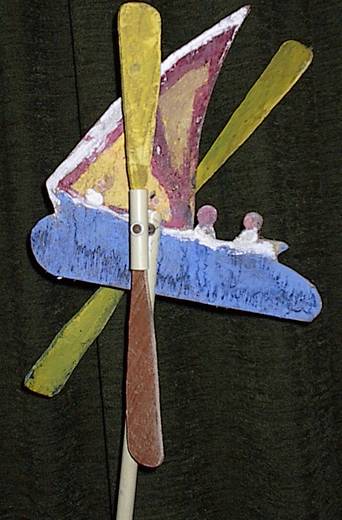

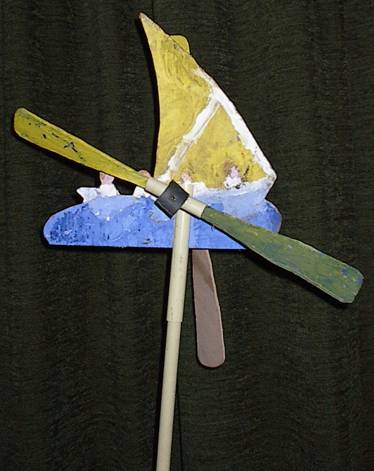

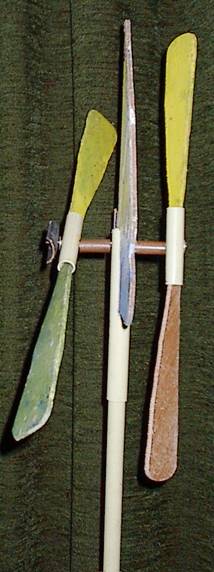

Foto's van de zijkanten en voorkant van een door een van mijn kinderen
op de

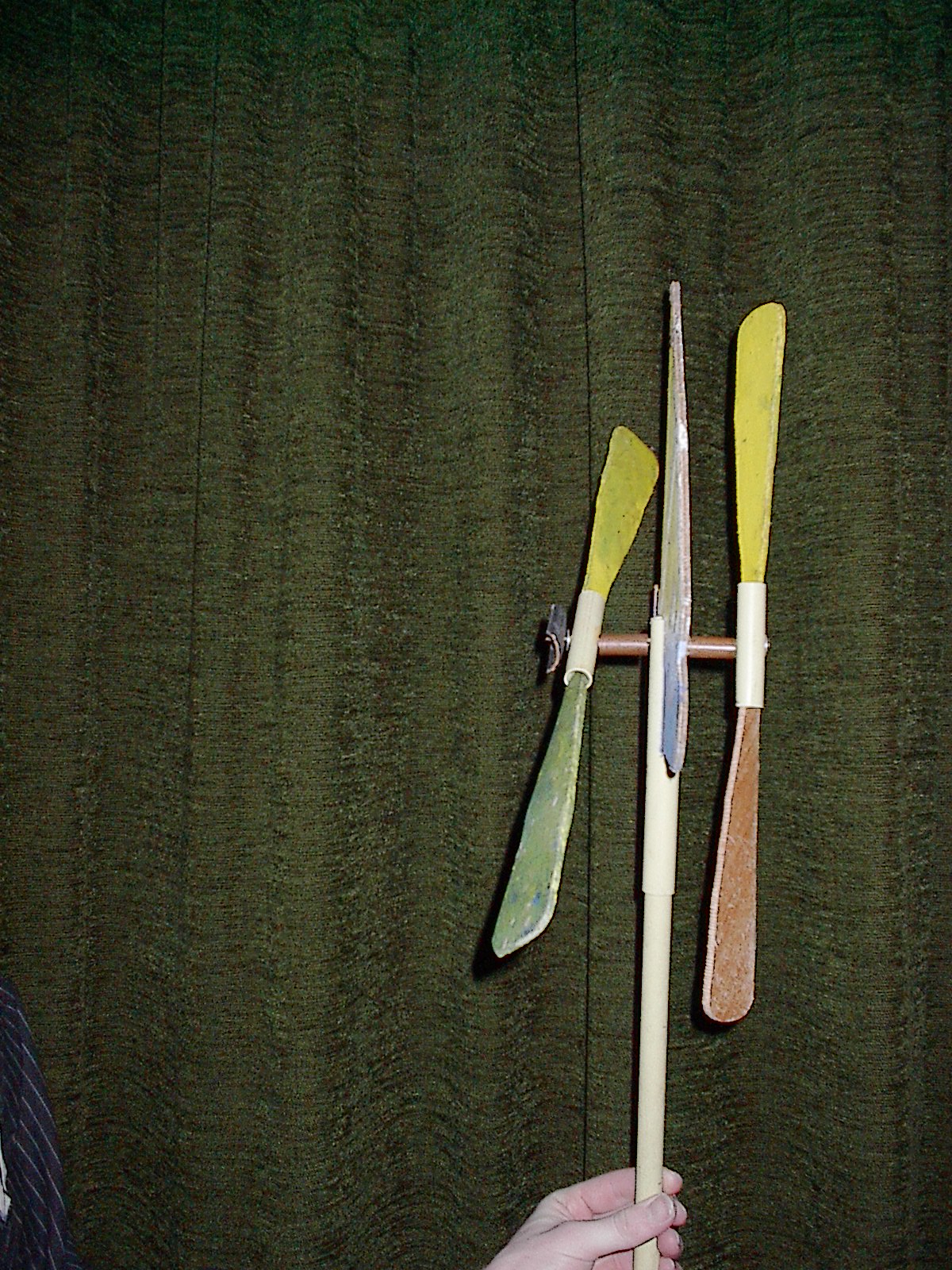

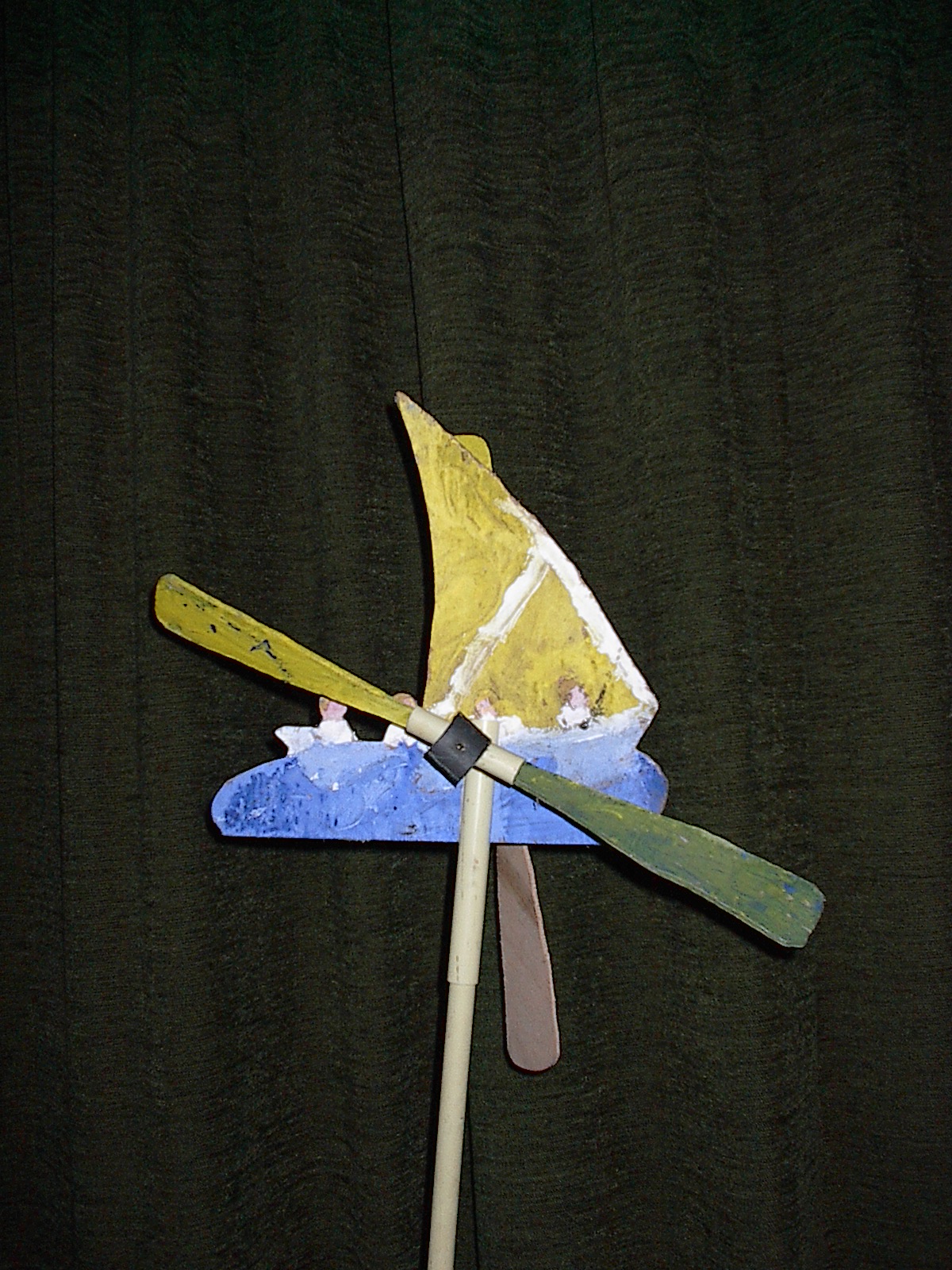

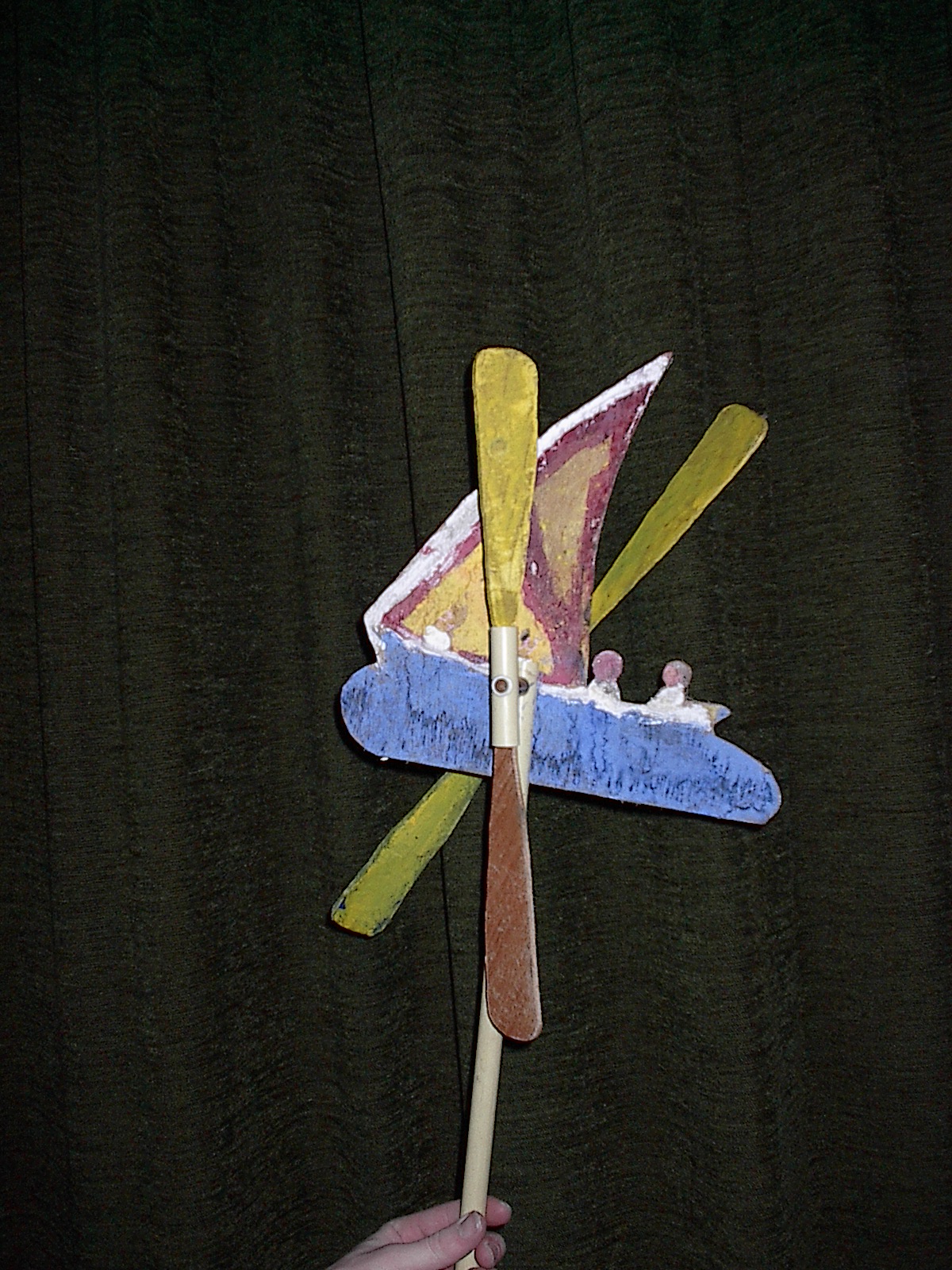

VBW 2000 gezaagde boot ZijkantBootMolen1.JPG, ZijkantBootMolen2.JPG en VoorkantBootMolen.JPG
