Het console bestaat uit de volgende onderdelen:
- een compleet Heyligers orgel van het type F
- een extra onderklavier van een ander Heyligers-orgel
- 16 gegraveerde duim-pistons besteld bij Eminent in Lelystad
- rood vilt van de Fa.J.L van den Heuvel
- een midi interface geleverd door Huib de Bruin (Elektronisch Serviceburo De Bruijn)
- een midimerger die het analoge signaal van het volumepedaal naar midi omzet en met de andere midi-events mixt, besteld bij http://www.midi-extra.nl
- Houten klavieren van Laukhuff met superieure kontakten
- Perfect spelend pedaal eveneens van Laukhuff
- Orgelbank idem
- Solide zwelpedaal idem
 |

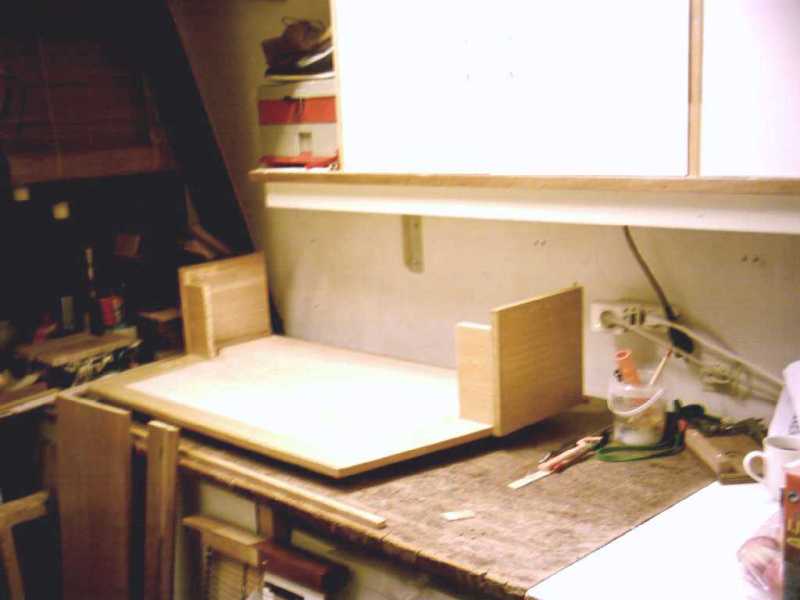

| Het basisboard met zijvleugels. |
 |

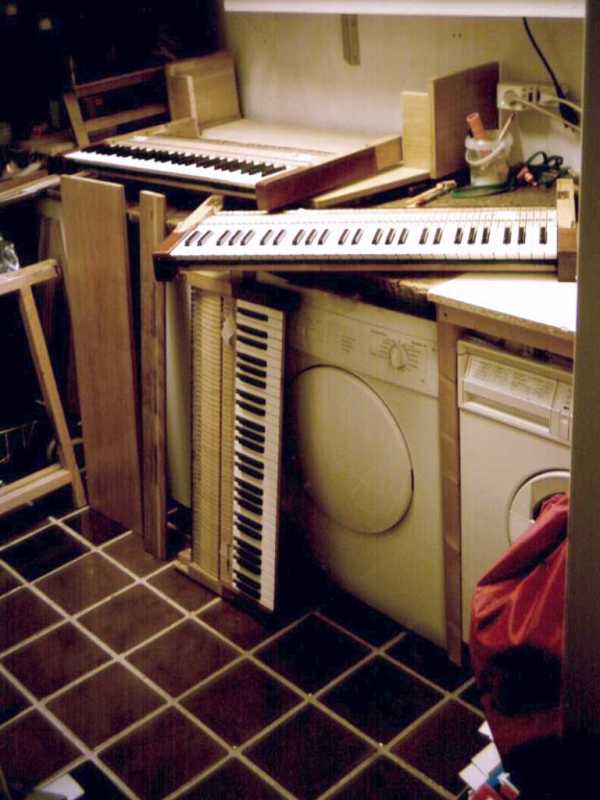

| De 3 losse houten(!) klavieren. |
 |

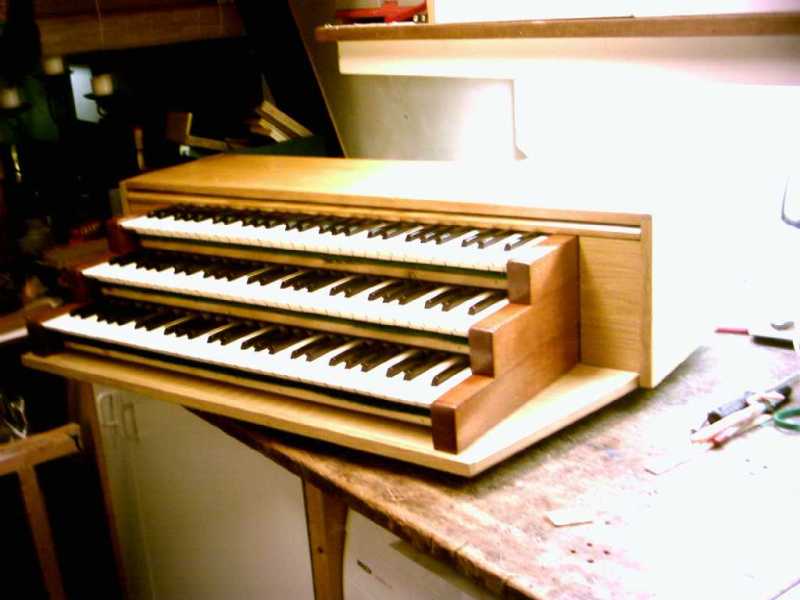

| De klavieren opgestapeld met het deksel erop. |
 |

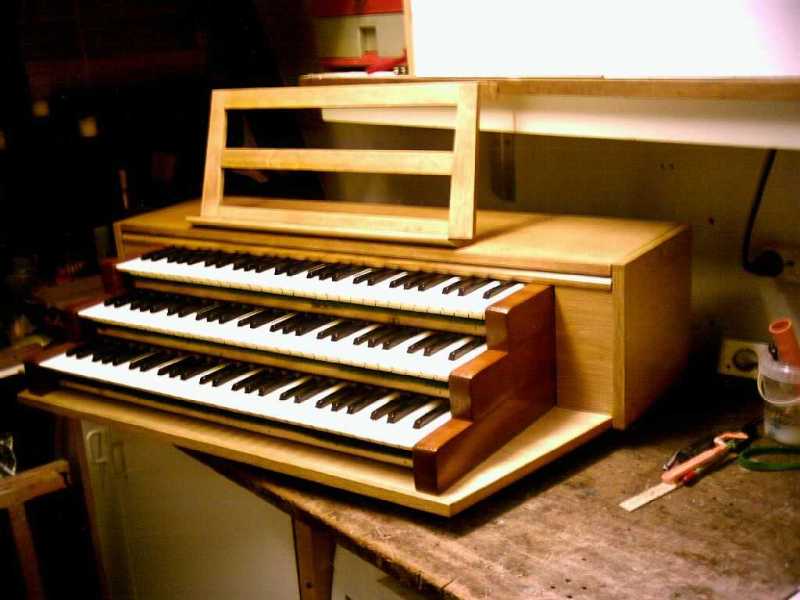

| De complete bovenkast inclusief muziekstandaard. |
 |

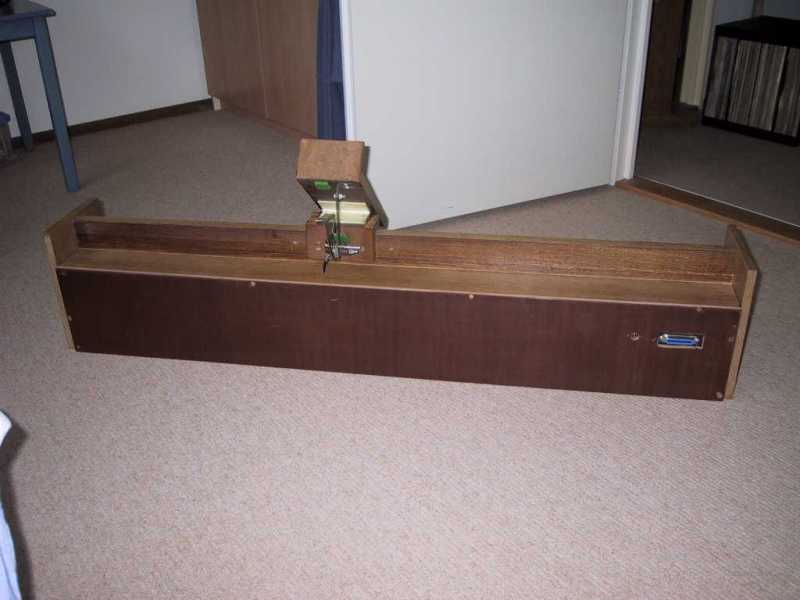

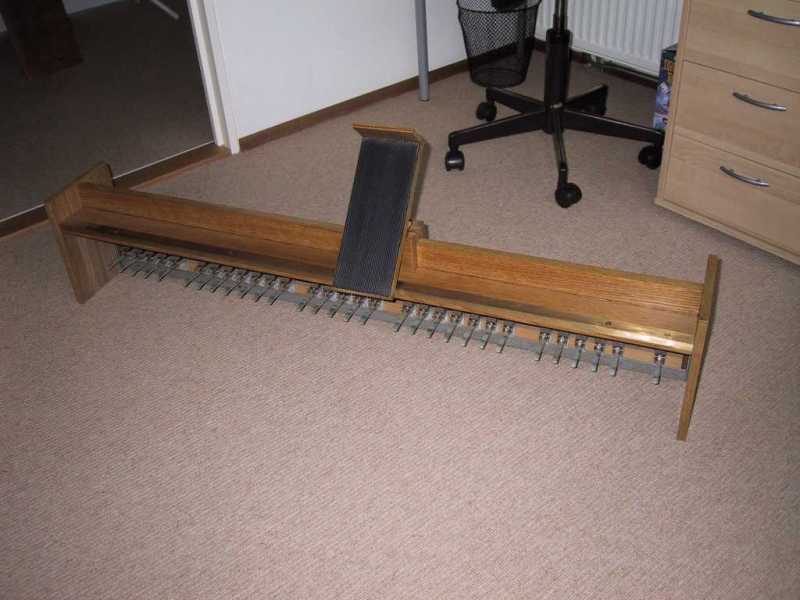

| Het basisstation met de pedaalcontacten waar de pedaalbak in wordt geschoven, hierdoor is het pedaal rechtop te zetten. Bovenop is het zwelpedaal gemonteerd. |
 |

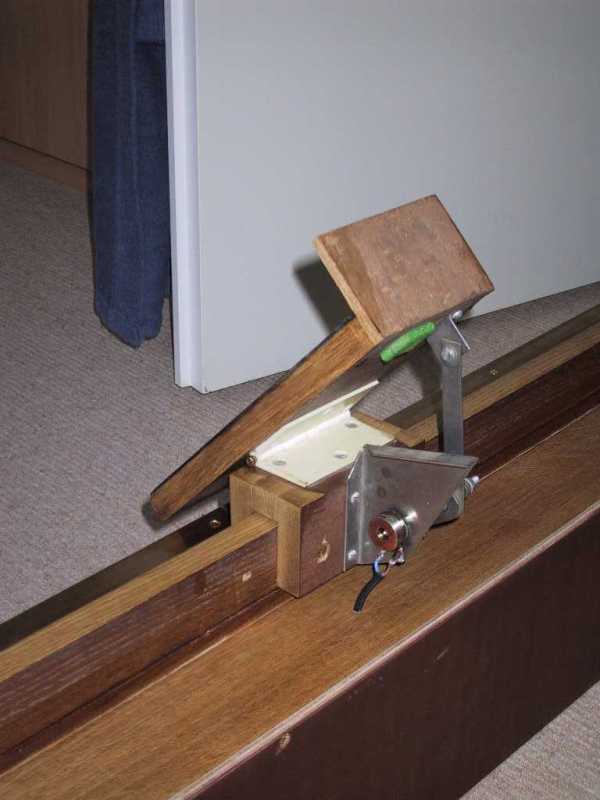

| Een detail van het houten zwelpedaal. Ook hier weer de degelijkheid van Laukhuff |
 |

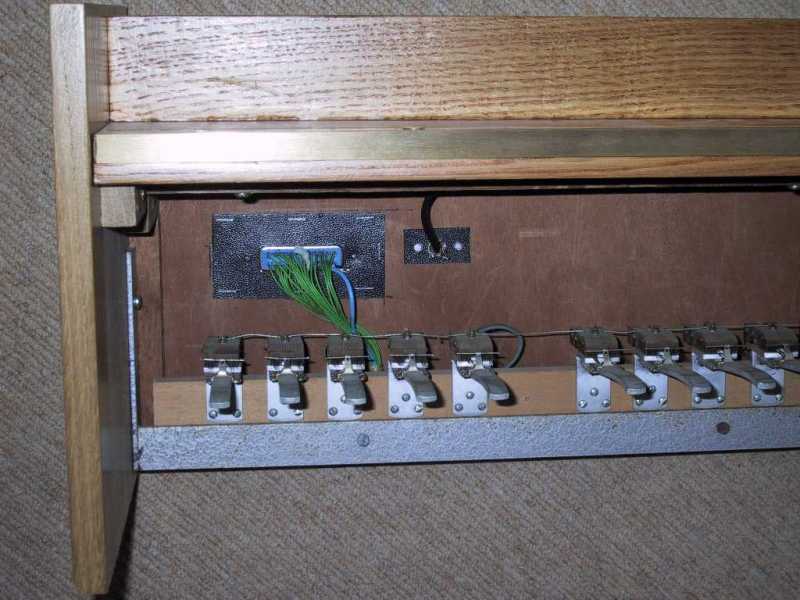

| De achterkant van het pedaalstation met rechts de aansluiting voor de centronics-stekker naar het klavierconsole. |
 |
| Een detail van de superieure Laukhuff kontakten. Elk contact bestaat uit 2x4 zilverdraden, dus onder alle omstandigheden is er contact. |
 |

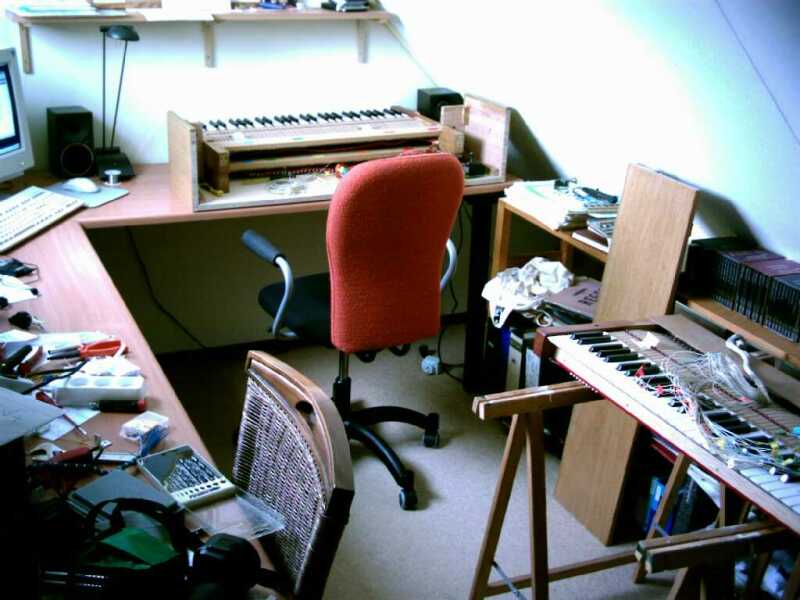

| Alle onderdelen staan klaar op zolder om de electronica in te gaan bouwen. |
 |

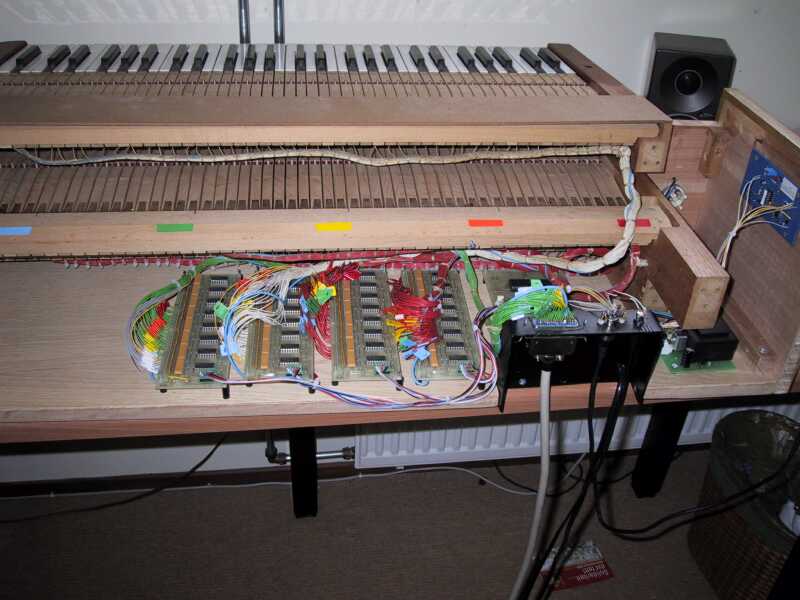

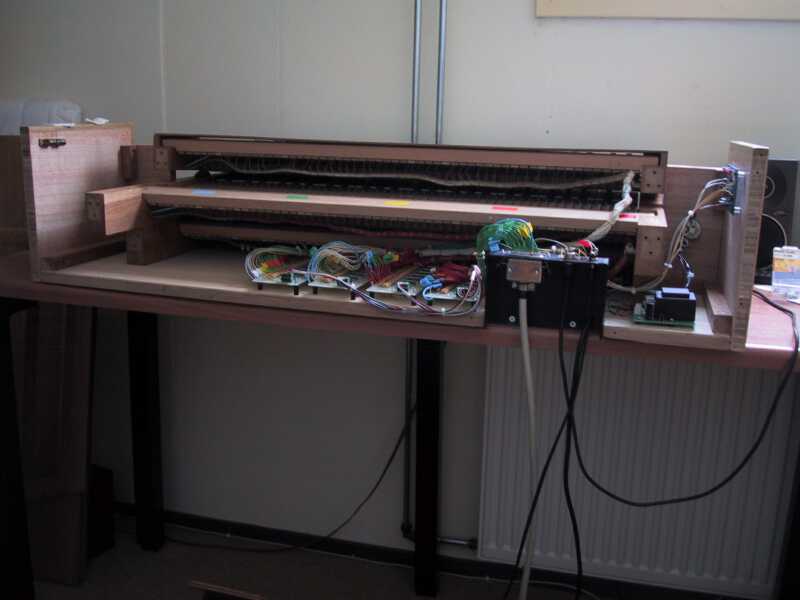

| De opengewerkte achterkant met van links naar rechts: 4 interface boards van de klavieren naar het midi moederboord. |
 |
| Om de draadjes niet eindeloos te hoeven sorteren heb ik bij aanvang de draadjes met kleurcodes verdeeld in 5 groepen van een octaaf. |
 |

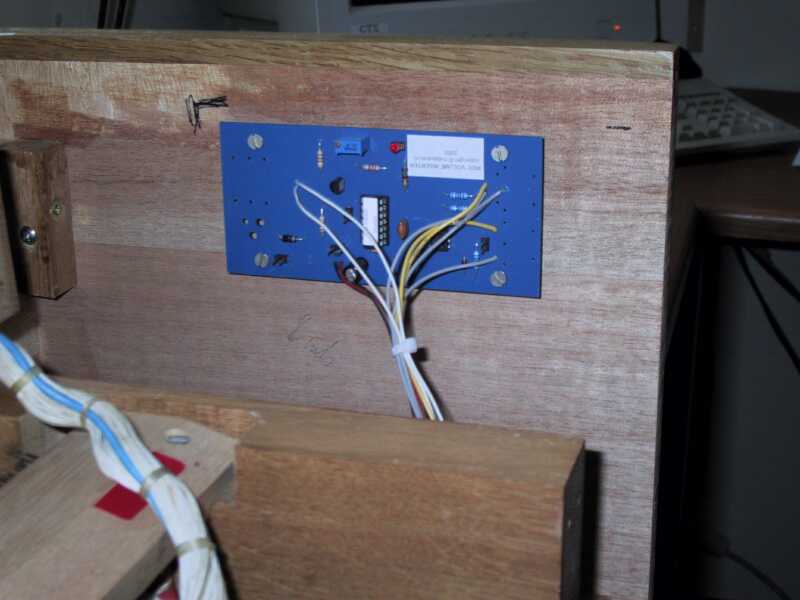

| Het interface wat het analoge signaal van de potmeter van de zweltrede omzet naar een midi-signaal en dit merged met de stroom midi-events van de overige 3 klavieren en het pedaal. |
 |

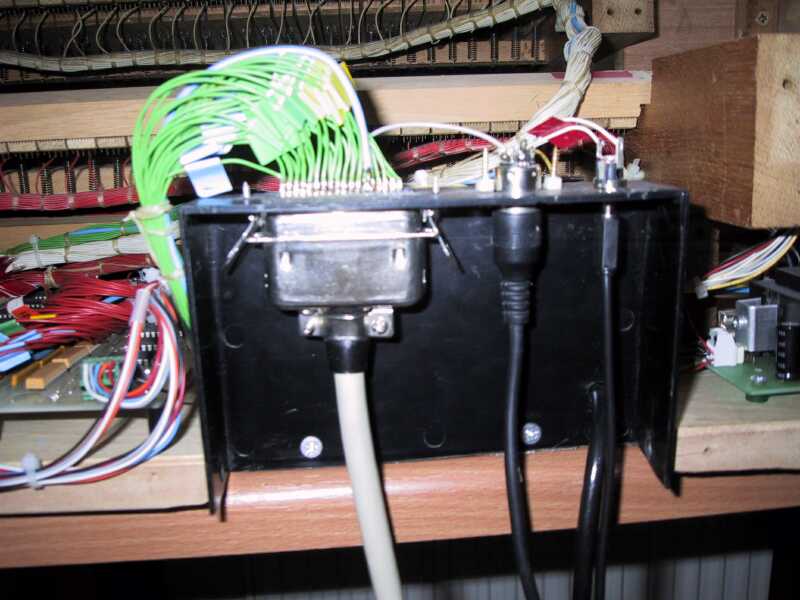

| Van links naar rechts: de Centronics stekker waar de signalen van de pedaalkontakten binnenkomen, de stekker waar het signaal van de zweltrede binnenkomt en de generale midi-output die naar het midi-interface van de computer gaat. |
 |

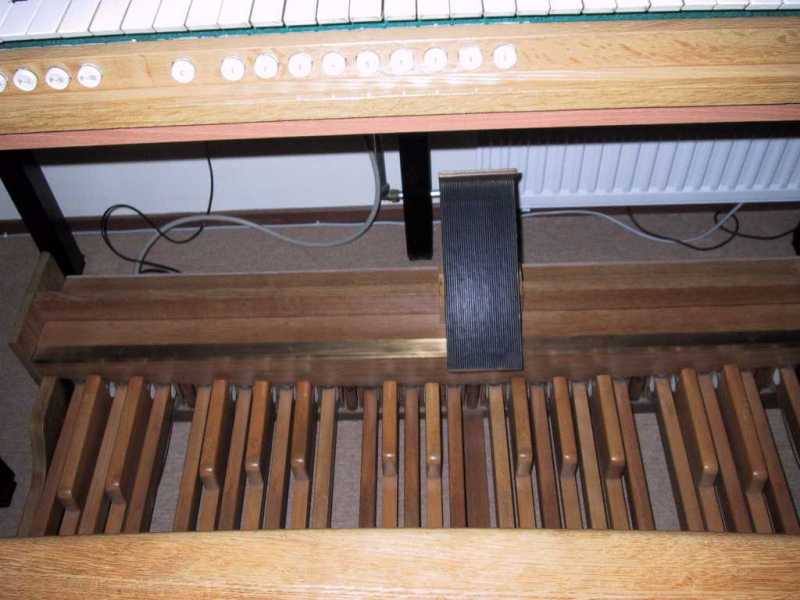

| Het pedaalstation met de pedaalbak erin geschoven. |
 |

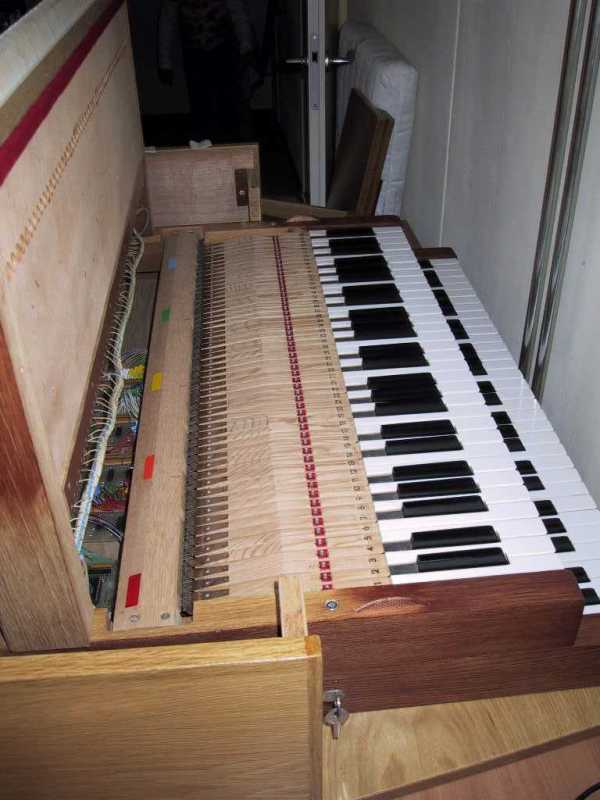

| Een blik op de houten klavieren met opnieuw de uitstekende Laukhuff contacten. |
 |
| Compleet gemonteerd console inclusief de duimpistons van Eminent |
 |

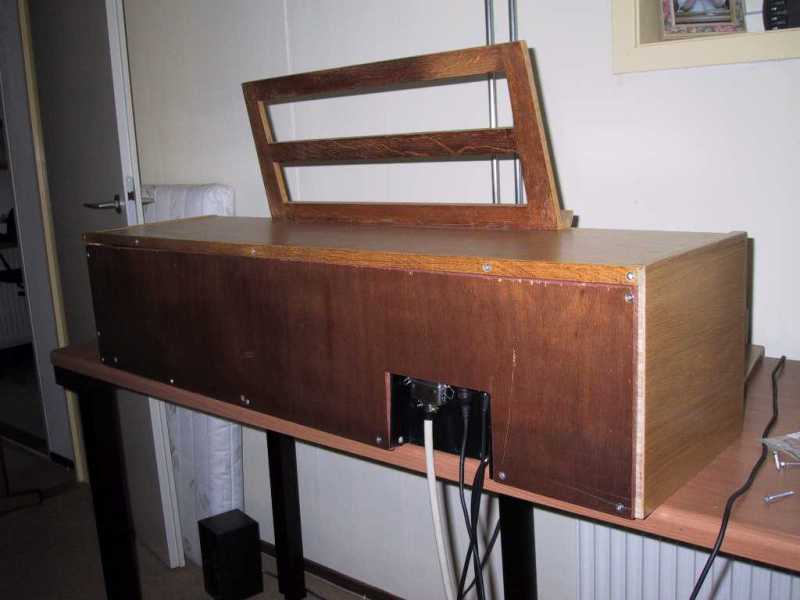

| De achterkant van het klavierconsole met rechts de centronics-stekker van het pedaal en de midikabel naar de computer |
 |

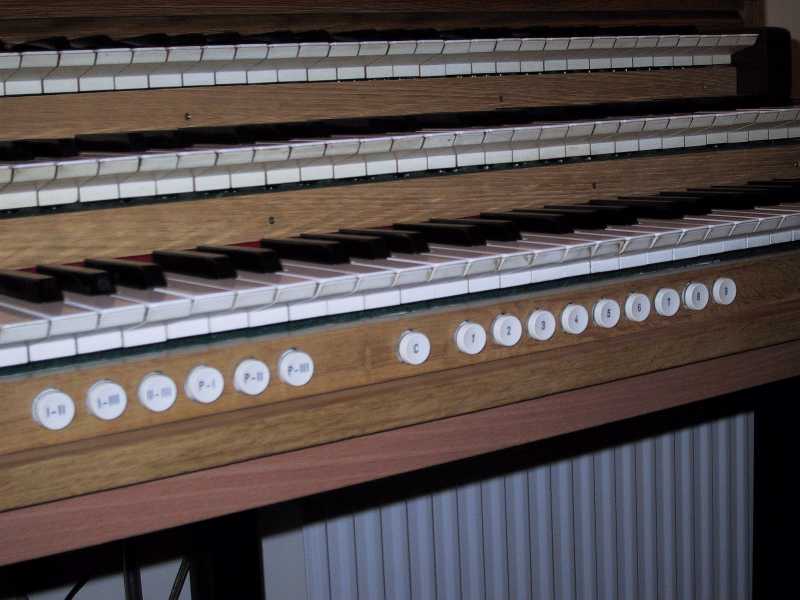

| De klavieren met de 16 duimpistons |
 |

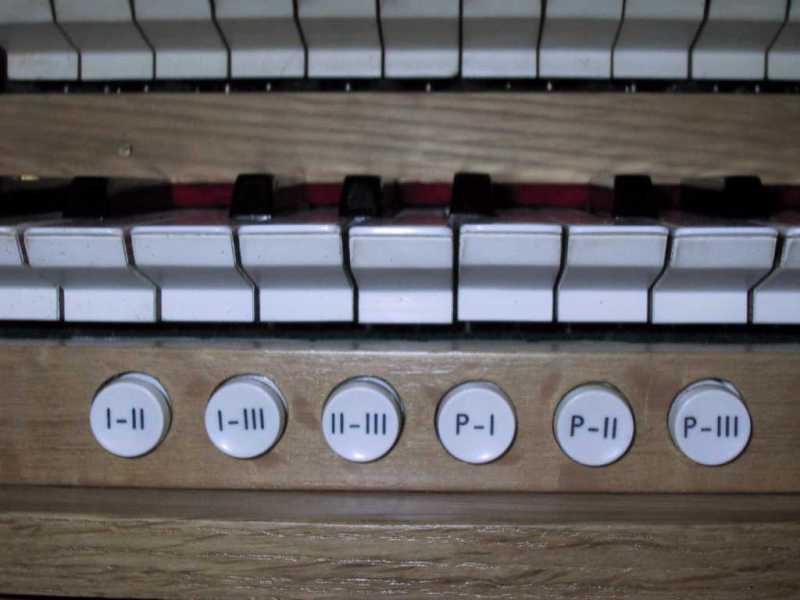

| De gebruikelijke koppels in pistonvorm |
 |

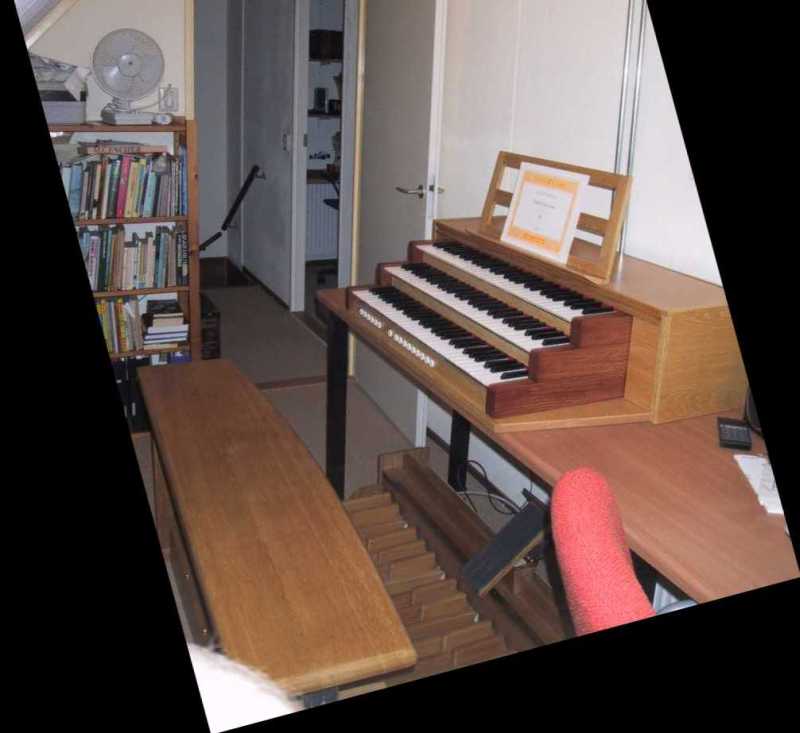

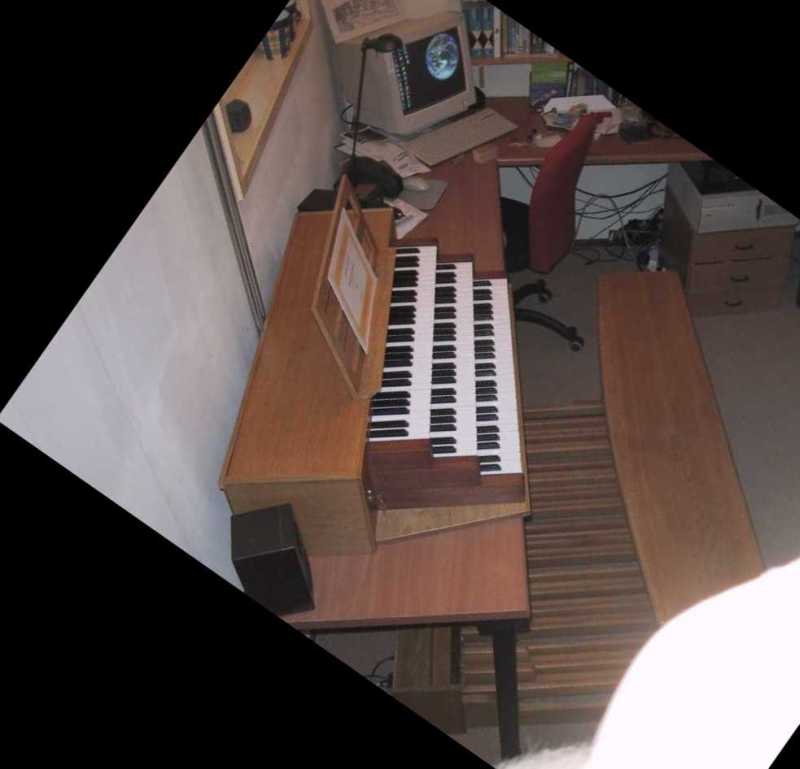

| Een overzicht van het complete orgel console (1) |
 |

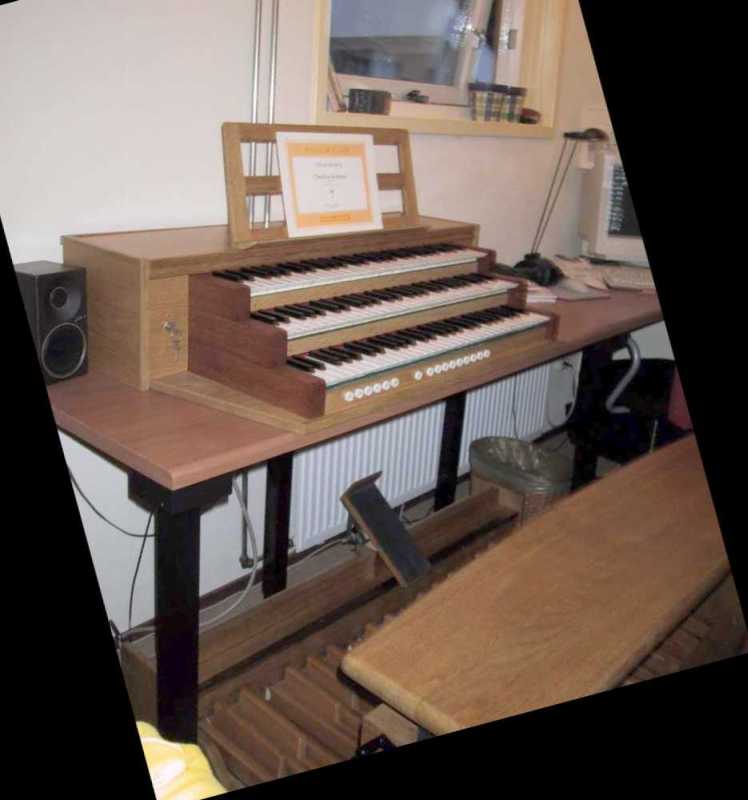

| Een overzicht van het complete orgel console (2) |
 |
| Een overzicht van het complete orgel console (3) |
